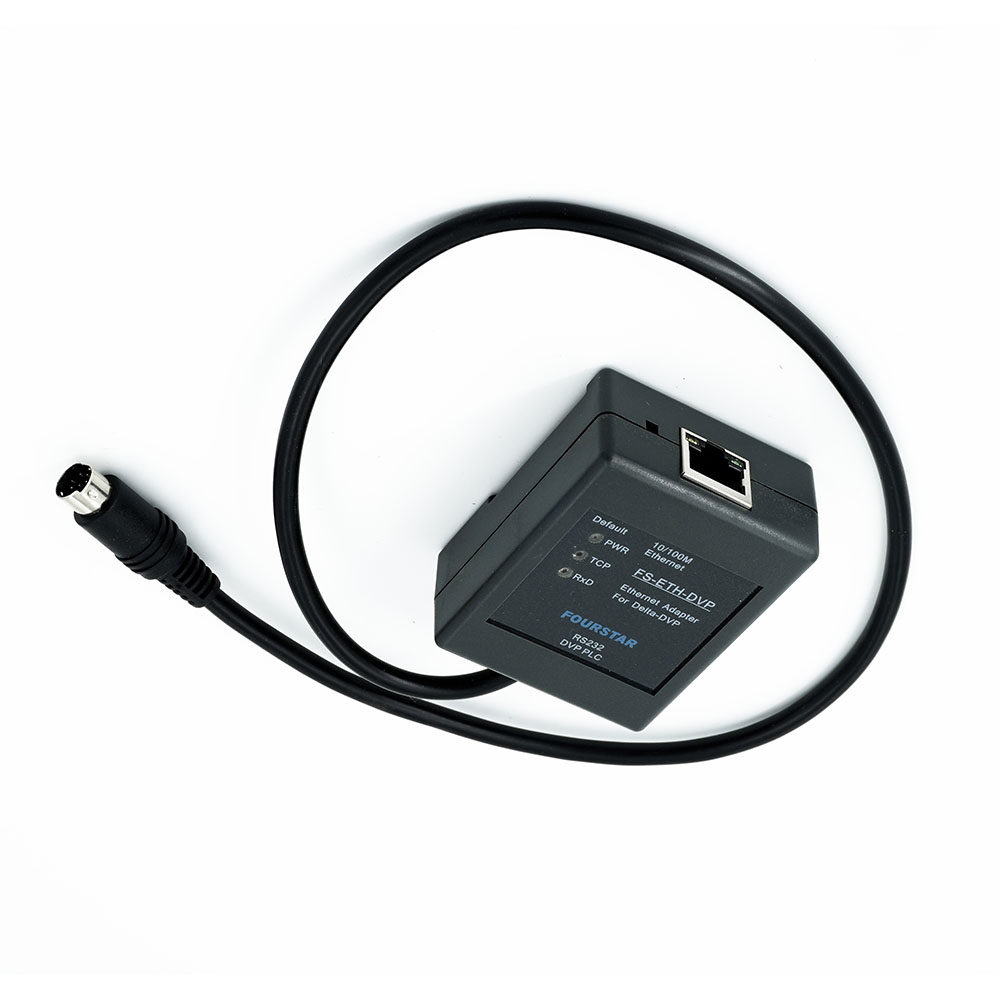

產品簡介
臺達PLC串口轉以太網適配器。用于將臺達PLC通過RS232編程口連入以太網或互聯網，不改變現有通訊協議和軟件。并支持多達96個主站（如計算機、觸摸屏、PLC主站等。）同時實時監控PLC，還可通過互聯網異地遠程操控維護PLC。工業級設計，網口-串口隔離，-40～+85C工作溫度，DIN35標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
網口參數
| 端口類型 | RJ45插座，帶有LED指示燈。 |
速率 | 10/100Mbps自適應。 | |
隔離保護 | 內置隔離變壓器，隔離電壓1500V。 | |
最大傳輸距離 | 100米，自動適應直通網線和交叉網線。 | |
串口參數 | 端口類型 | RS232接口，MD8M插頭直接插接臺達PLC的RS232編程通訊口。 |
通訊參數 | 波特率：1200bps-115200bps。 | |
數據位：5/6/7/8。 | ||
校驗位：None/Odd/Even/Mark/Space。 | ||
停止位：1/2。 | ||
流控：無流控、CTS/RTS、XON/XOFF。 | ||
接口保護 | RS232接口防浪涌保護和15kV ESD保護。 | |
軟件參數 | 以太網協議 | TCP，UDP，IP，DNS等標準TCP/IP協議。 |
工業通訊協議 | MODBUS TCP/RTU標準網關。 | |
工作模式 | TCP Client | |
TCP Server | ||
UDP | ||
MODBUS TCP_Master — MODBUS RTU_Slaver | ||
MODBUS RTU_Master — MODBUS TCP_Slaver | ||
多主站工作模式，支持最多96個主站。 | ||
單主站工作模式。 | ||
參數配置方式 | Web瀏覽器。 | |
通訊方式 | Socket、虛擬串口。 | |
通用參數 | 工作電壓和功耗 | 電壓DC5V，功耗1W，由PLC編程通訊口供電，無需另接。 |
接口隔離 | 串口和網口之間相互隔離，隔離電壓1500V。 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 65mm×51mm×26mm（長×寬×高）。 | |
重量 | 80克。 | |

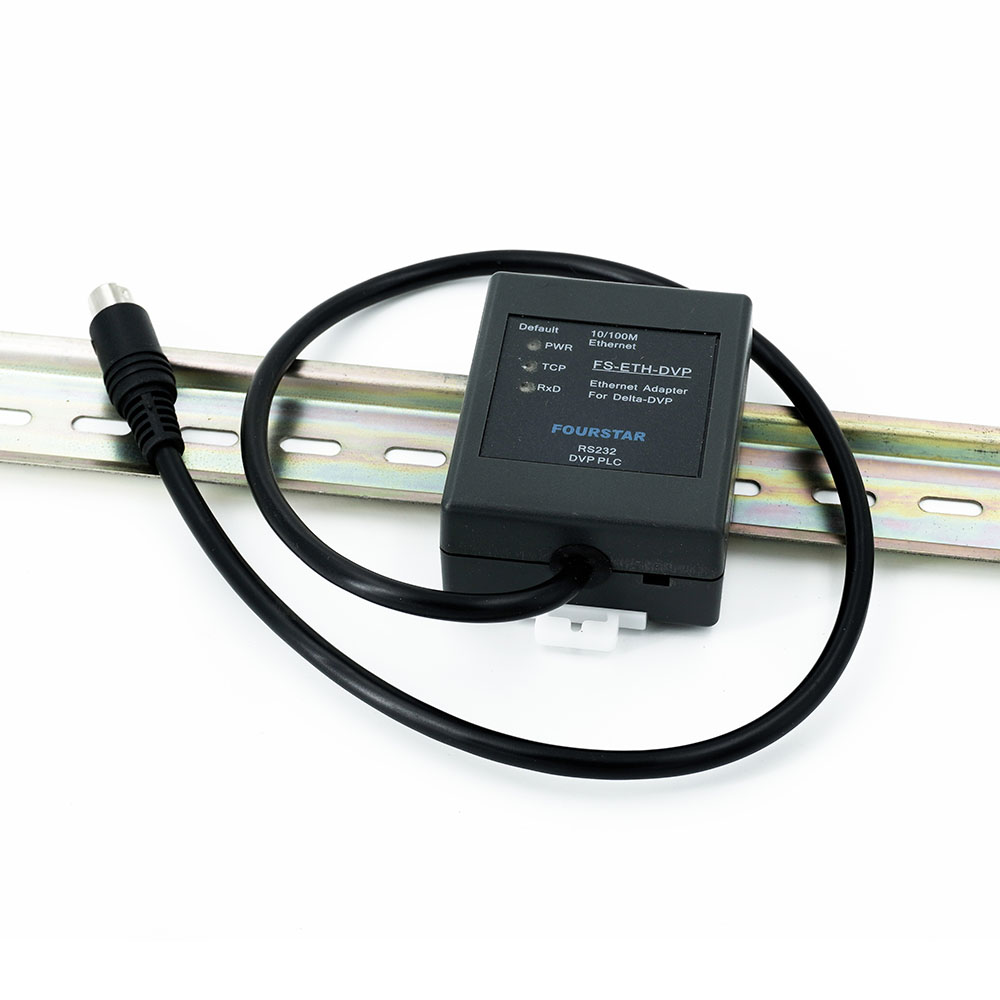

安裝方式 | DIN35mm標準導軌安裝。 |

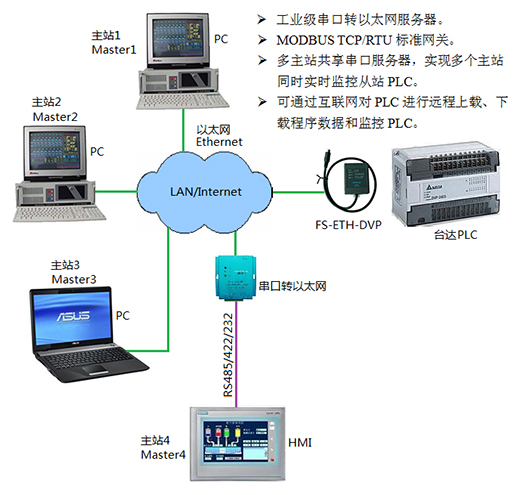

應用拓?fù)?/strong>
