標準以太網口參數

接口類型

3個標準千兆R(shí)J45連接器接口，1000/100/10Mbit/s自適應。

網口自適應

網口有MDI/MDI-X自動跳線功能，可適應直通網線和交叉網線。

最大傳輸距離

六類（千兆）或五類（百兆）8芯雙絞線（Cat.6或Cat.5）100 米。

網口協議

IEEE802.3，1000Base-X 、100Base-TX和10BASE-T以太網標準。

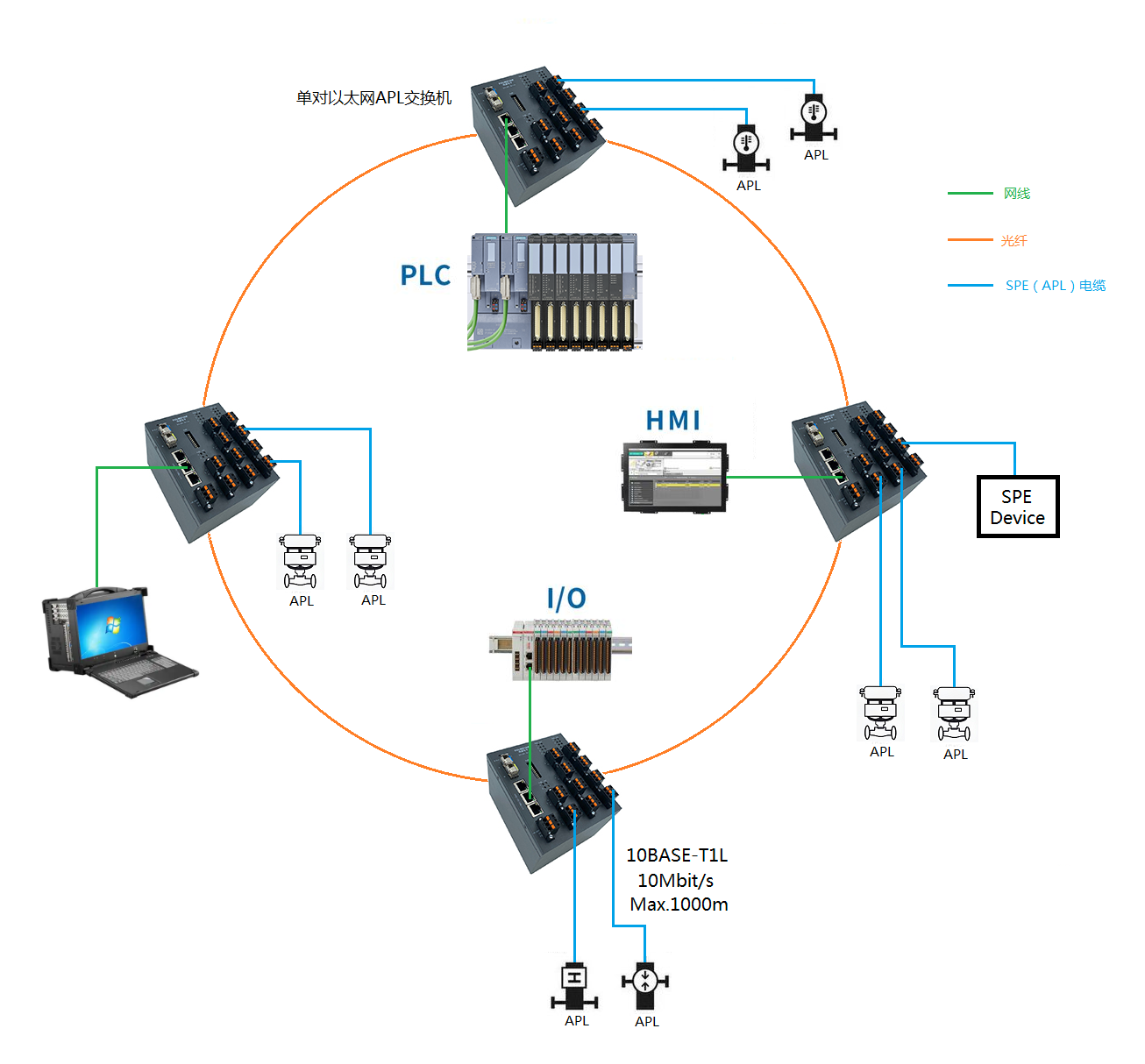

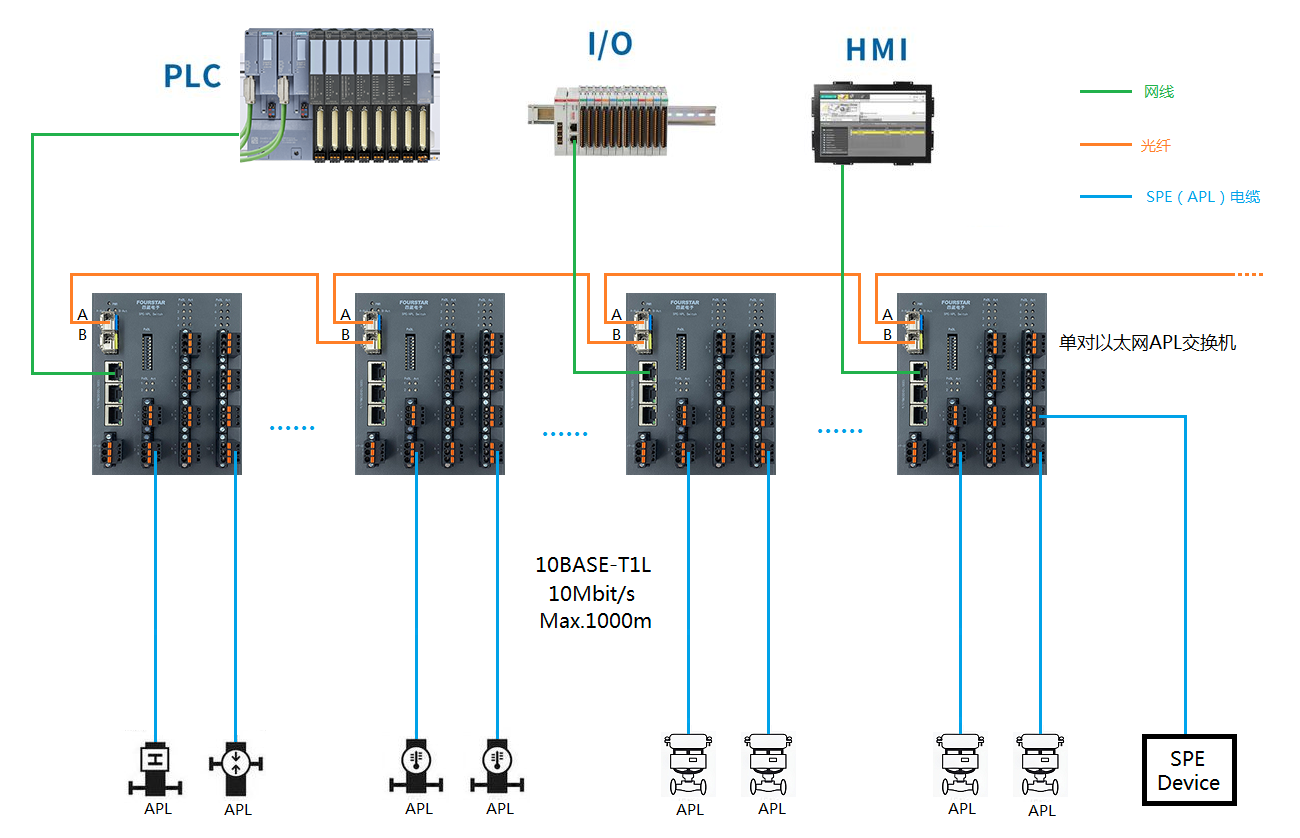

環網支持

支持網線環網冗余拓?fù)洹?/span>

光口參數

光口數量

雙光口，單纖雙向傳輸。

光纖類型

單模9/125、10/125、8.3/125um?？筛鼡QSFP光模塊適應其它光纖。

光纖接口

SFP可插拔光纖模塊，標配LC光纖接口，傳輸速率1000Mbps。

A光口：1310nm發/1550nm收，B光口：1550nm發/1310nm收。

光纖最大傳輸距離

單模光纖20公里，更遠距離可更換SFP光纖模塊。

環網支持

支持光纖環網冗余拓?fù)洹?/span>

單對以太網口參數

接口類型

5.08-3Pin插拔式彈簧按壓接線端子。

傳輸速率

10Mbit/s全雙工，符合標準10BASE-T1L，IEEE802.3cg-2019。

輸出信號峰峰值

出廠默認信號峰峰值Vpp=2.4V，如需Vpp=1.0V訂貨時需聲明。

傳輸介質

SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。

最大傳輸距離

1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。

連接指示

SPE端口通信狀態指示燈和PoDL指示燈。

PoDL功率等級

電源電壓為24VDC時，支持SPE功率等級Class10、11、12。

電源電壓為54VDC時，支持SPE功率等級Class13、14、15。

電源電壓為12VDC時，支持Ethernet-APL功率等級A和C。

電源電壓為48VDC時，支持Ethernet-APL功率等級3和4。

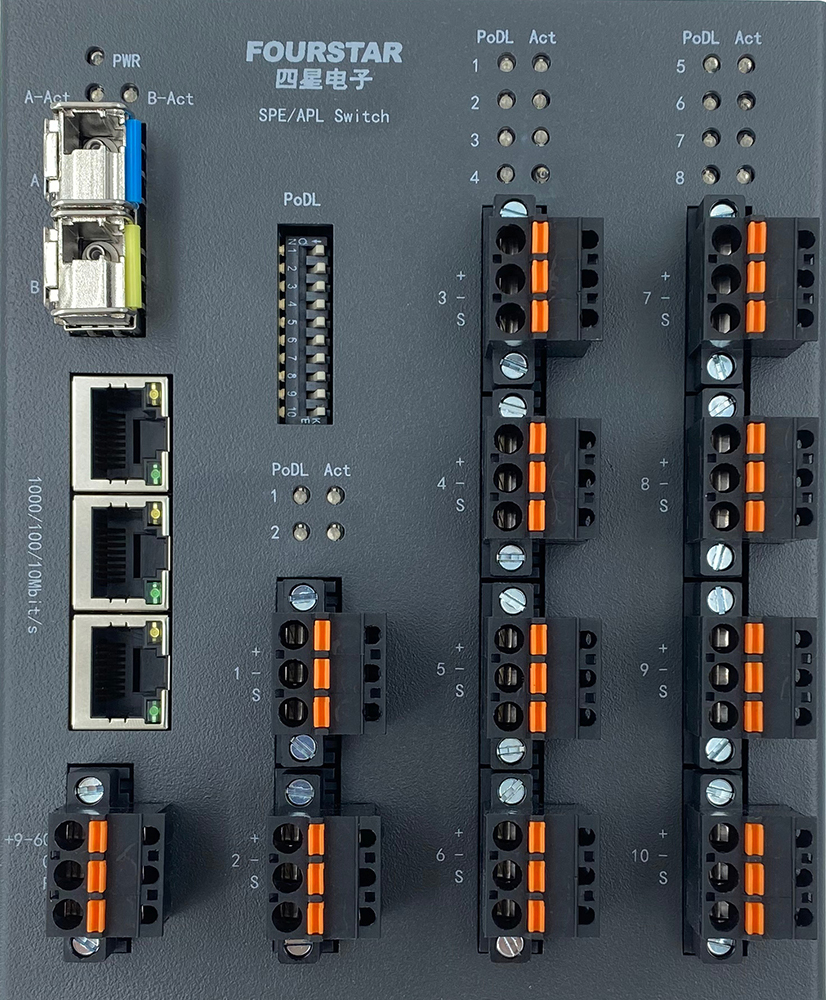

端口數量

10個SPE端口（APL端口）。

SPE通訊協議

IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link   IE、POWERLINK 等。

通用參數

工作電源電壓

9～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，應征對不同的SPE（APL）下游終端受電設備選擇不同的電源電壓。

工作電源功率

不使用PoDL供電時功率不大于5W，使用PoDL供電時功率為所有受電設備功率之和再加40%以上的富余量。

接口隔離

網口之間相互隔離，網口與SPE口之間隔離，網口與電源端口隔離，隔離電壓1500VDC。各個SPE（APL）端口之間、SPE（APL）端口和輸入工作電源端口之間沒有電隔離（公共PoDL電壓）。

防護等級

IP20

工作溫度

-20℃～+75℃。

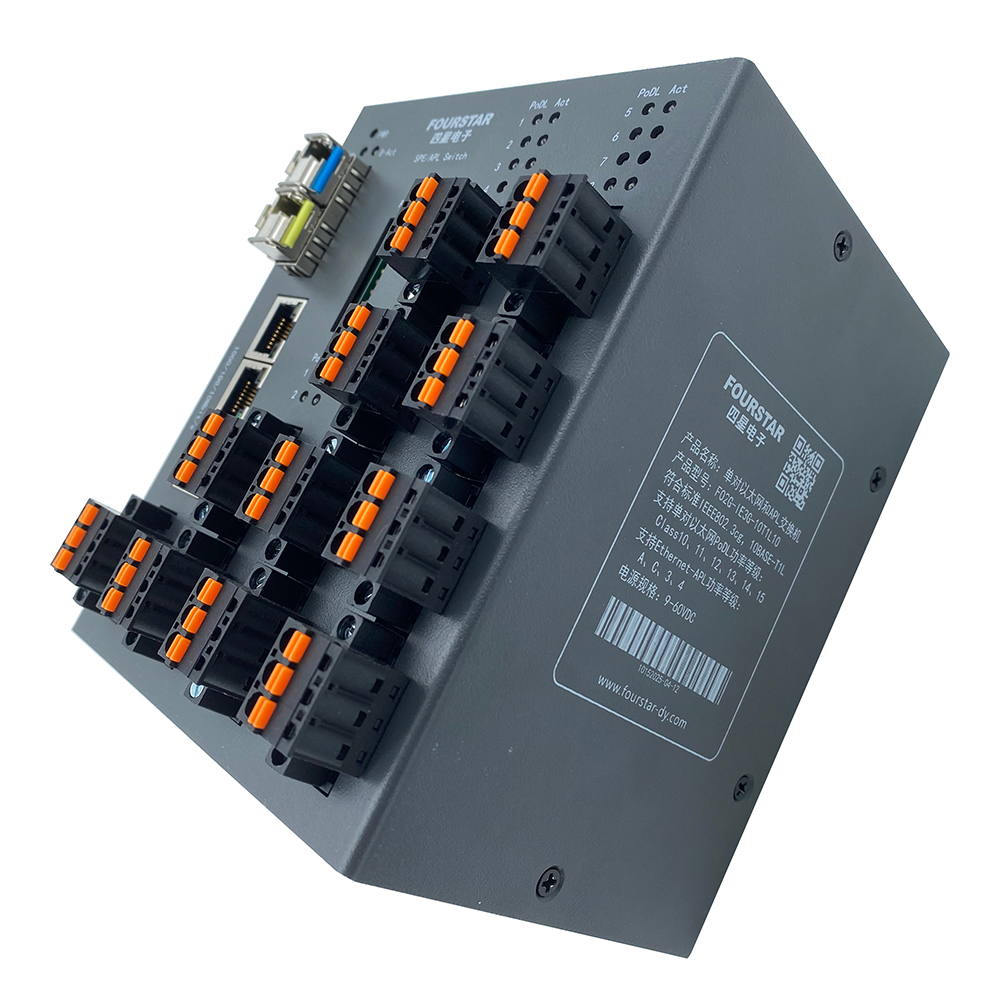

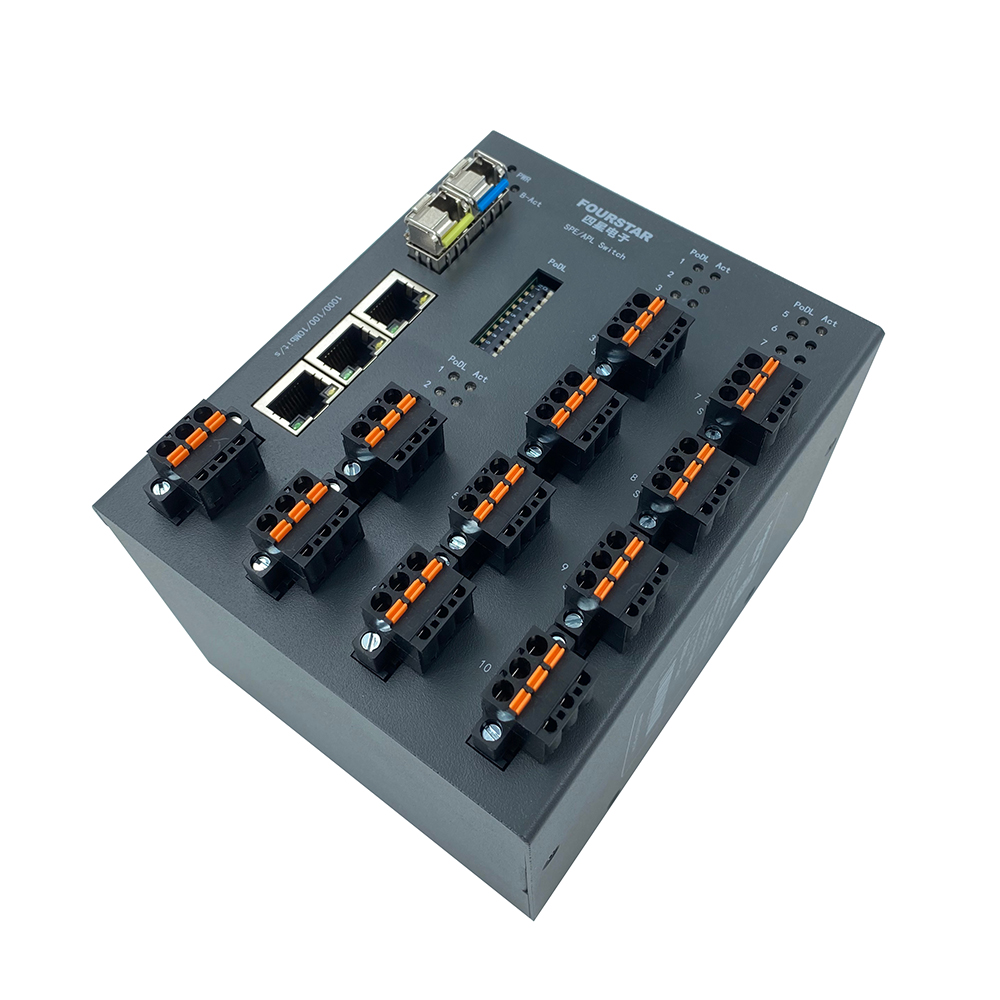

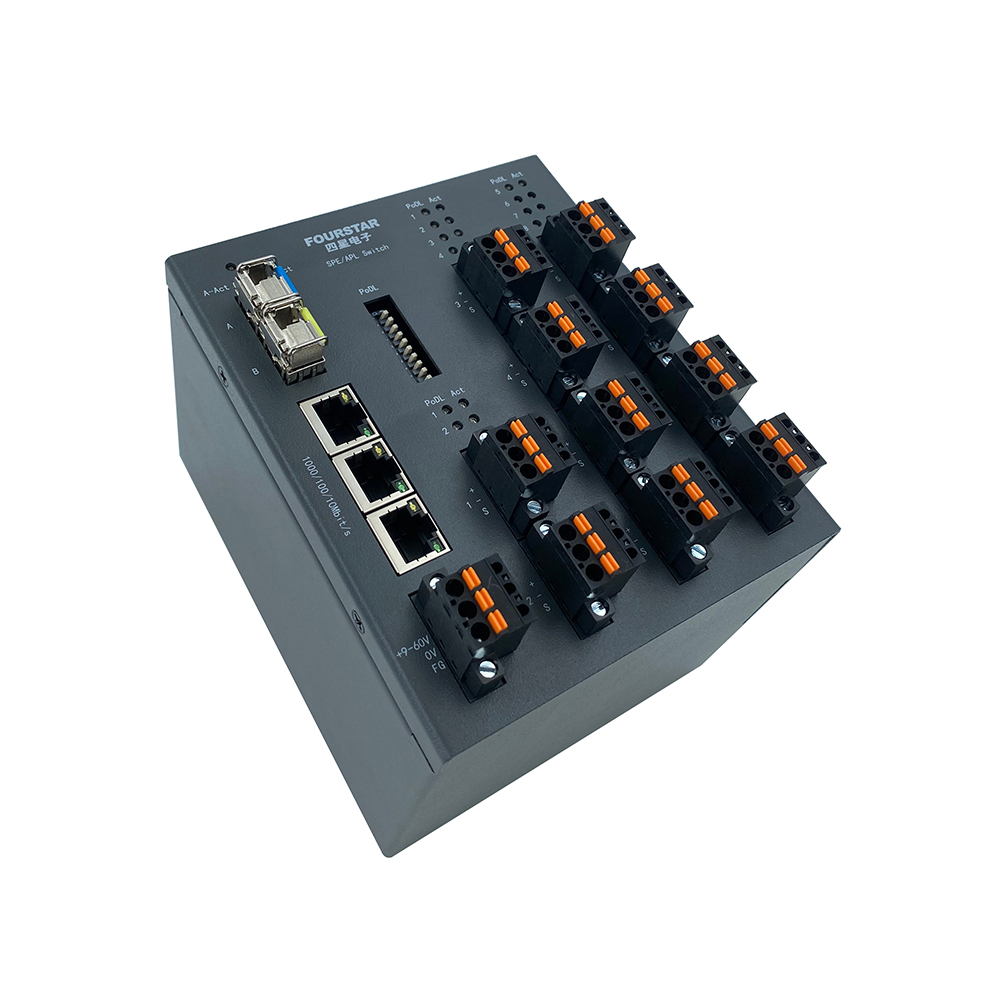

外形尺寸

96mm×116mm×140mm（長×寬×高），重量1.2kg。

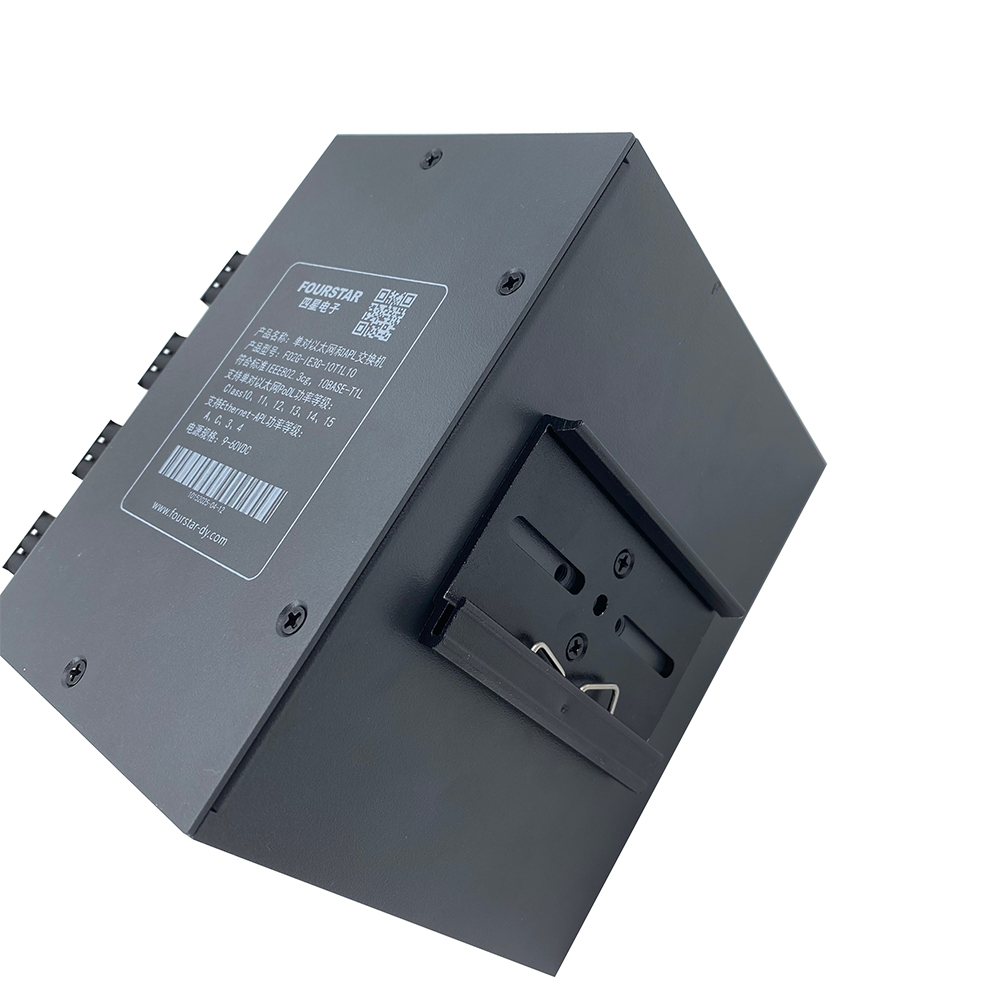

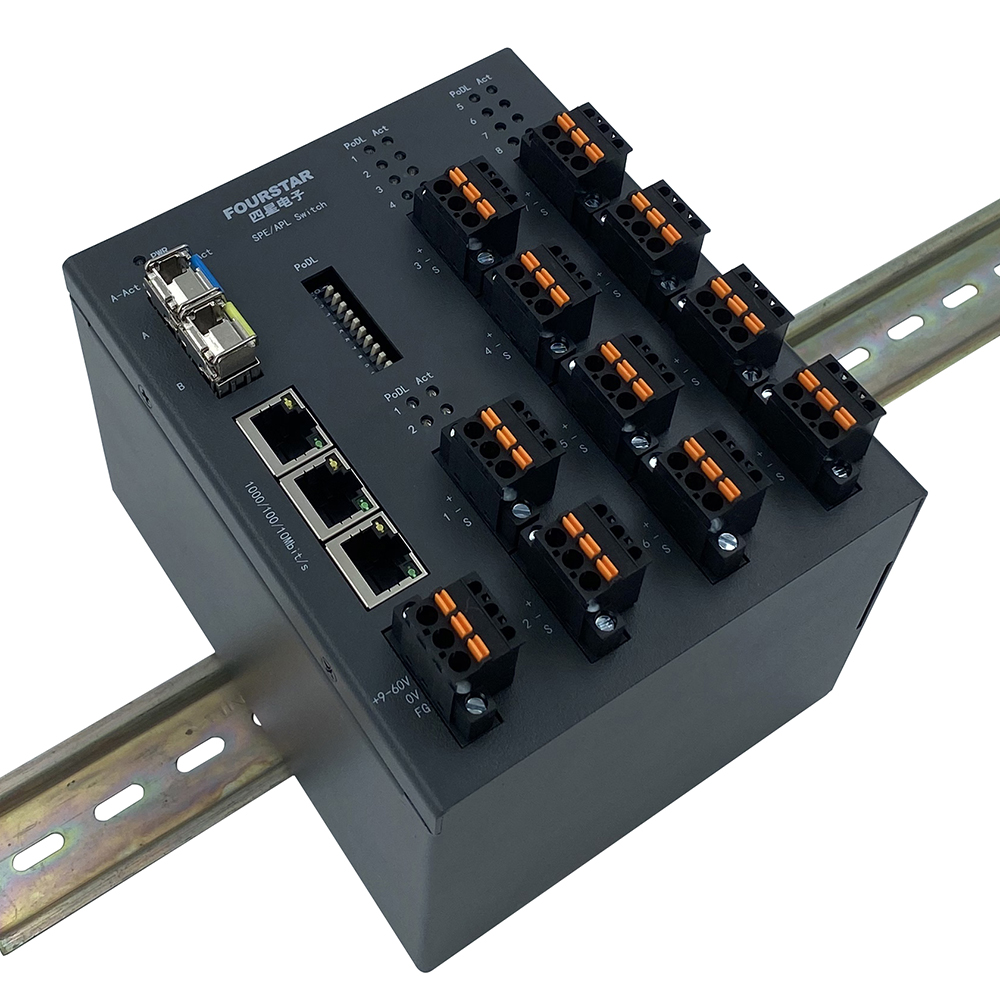

安裝方式

DIN35mm標準導軌安裝。
